如何对消弧线圈进行日常的检查工作

2022-01-05

次

消弧线圈成套装置及附件已检修、调试完毕,交接试验合格，调试报告等技术资料和文件已整理完毕。施工单位自检合格，缺陷已处理。施工场所已清理完毕，消弧线圈成套装置项目负责单位应提前通知验收单位准备工程竣工验收，并组织检修单位配合。

验收单位应组织验收小组进行验收。在验收中检查发现的施工质量问题，应以书面形式通知有关单位并限期整改，经验收合格后的设备方可投入生产运行。所谓脱谐度是指消弧线圈感性电流值，与系统中的容性电流值的比值，与其相对的概念是合谐度。

消弧线圈的工作状态一般有三种：过补偿、欠补偿和全补偿，过补偿是指消弧线圈提供的感性电流，大于电力系统零序回路的容性电流，欠补偿就是感性电流小于容性电流，全补偿是指提供的感性电流正好等于容性电流。

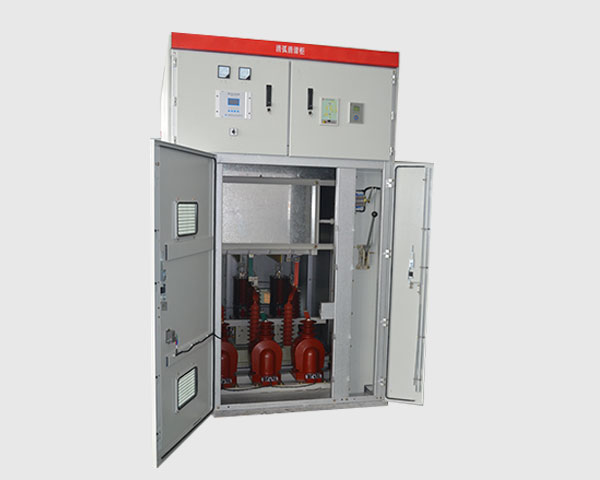

消弧线圈成套装置

消弧线圈中无电流通过，当电网受到雷击或发生单相电弧性接地时，中性点电位将上升到相电压，这时流经消弧线圈的电感性电流，与单相接地的电容性故障电流相互抵消，使故障电流得到补偿，补偿后的残余电流变得很小，不足以维持电弧，从而自行熄灭。

消弧线圈主要是由带气隙的铁芯和套在铁芯上的绕组组成，它们被放在充满变压器油的油箱内，绕组的电阻很小，电抗很大。消弧线圈的电感可用改变接入绕组的匝数加以调节。由于系统中性点的电压是三相不对称电压，数值很小，所以通过消弧线圈的电流也很小，电弧可能自动熄灭。

一般采用过补偿方式，就是电感电流略大于电容电流。消弧线圈是一种带铁芯的电感线圈，接于变压器的中性点与大地之间，构成消弧线圈接地系统。正常运行时，消弧线圈中无电流通过。
