接地变在发电机中性点接地电阻柜中的作用
当发电机的电容电流稍大时，为了避免在发电机接地故障时，产生工频过电压损坏电机绝缘，需要在发电机中性点加上一个电阻，利用电阻的阻尼作用来降低过电压，限制接地电流。发电机单相接地时，中性点对地的电压为相电压，一般都在几千伏或者十几千伏，这样就要求这个电阻特别大，从经济上来说花费较高。
一般不采取将一个很大的高电阻，直接接到发电机中性点与大地之间这个方式。而是用一个小电阻和一台接地变压器组合的方式。接地变压器的一次侧接在中性点与地之间，二次侧接上一个小电阻即可。根据公式，一次侧呈现的阻抗等于二次侧电阻，乘以变压器变比的平方，所以有接地变压器，可以用一个小电阻来发挥一个高电阻的作用。
发电机接地的时候，中性点对地有电压，这个电压等于就加在了接地变压器的一次侧，那么二次侧自然能感应出一个电压，这个电压可以做为发电机接地保护的判断依据，即可以用接地变压器抽取零序电压。
该变压器一次绕组额定电压为发电机相电压X1.05，二次绕组的额定电压为100V，将电阻接在二次绕组上，100V的电阻很容易做到，虽然经过变压器变比，接点电流大了，但是由于发电机接地故障后应当立即跳闸停机，所以电流持续时间不会太长，其热效应不是很大，所以没有问题。

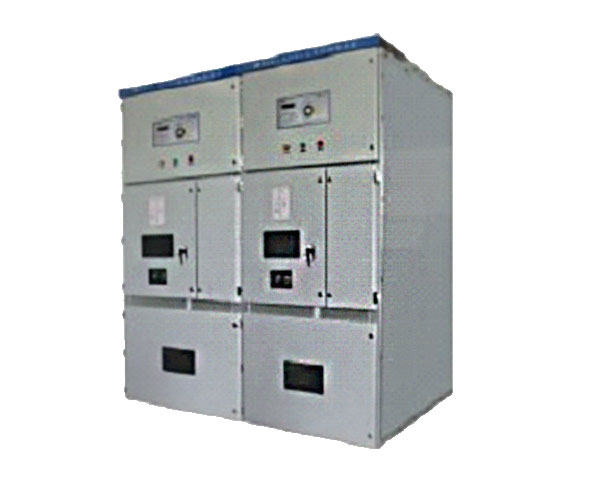

同时从二次侧绕组100V引出作为发电机接地故障保护动作电源，出现100V电压就是意味着发电机发生单相接地故障了。所以加单相接地变的作用，是为了让成套中性点接地电阻柜产品抗冲击能力加强，性能更稳定，同时二次侧加CT电流大，信号检测清楚。
