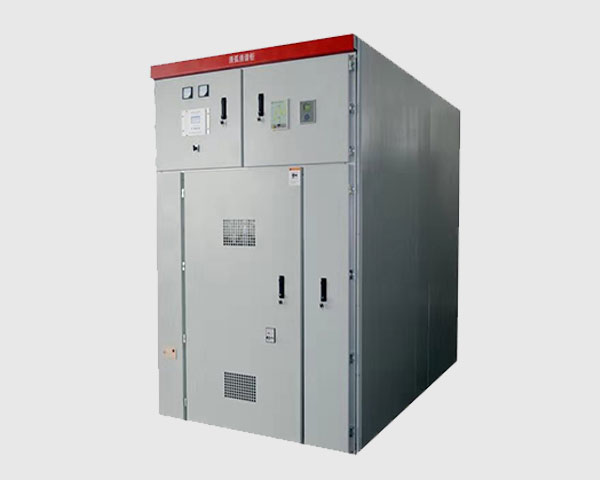

消弧消谐柜的技术特点
1、实时多任务操作系统（RTOS）
消弧消谐柜设计采用实时操作系统及其功能强大的库函数，面向任务的程序设计风格，按全优先服务方式进行资源管理，任务调度，异常处理等工作，工作极为可靠，也使DSP和微控制器的性能得以发挥。描述性编程语言，执行速度快，可读性好，易于扩展和移植。
2、标准MODBUS通讯协议
采用标准MODBUS通讯协议，方便接入各种标准的综合自动化系统。采用单独的通讯处理微控制器，通讯的处理能力和通讯速度大大提高了，装置动作后，可以远方复归。人机接口为大液晶显示，全中文菜单，并采用图形的方式显示当前的状态量，实时直观；实时显示三相电压值、零序电压值、零序电流值。
3、采用高性能DSP
采样和计算部分选用TI公司TMS320F2812DSP芯片，高频率可达150MHz。通过软件编程可对实时采集的数字信号，在短时间内进行快速傅立叶变换，即可直接提取出所需要的各次谐波进行计算。故障录波可以循环滚动记录8次故障波形，包括故障发生前后的三相电压、零序电压、零序电流、三相接触器、熔断器的状态。
4、14位多通道同步采样数模转换器
由于系统对采样的精度要求很高，所以AD选用14位的。共计8个通道。每4个通道同步采用的AD，提高了采用的精度，AD的外部CLK为16M，从而保证了我们采样的每个周波64点采样和计算的要求。
5、使用可编程逻辑器件
传统器件的功能集中一个芯片中，减少了电路板面积和焊点数量，缩短了总线长度，提高了抗干扰性能和电路可靠性，同时增强了灵活性。采用2片ALTERA公司的EPM7128作为整个系统的数字逻辑部分。可以重复编程，内部有2500可用门，128个宏单元，能满足大部分复杂逻辑的要求。该芯片的使用，大大减少了数字系统工作所需要的分离逻辑器件数目，增强了系统可靠性和保密性。
